주철의 핵심 요소와 성능에 미치는 영향: 주철 구성을 최적화하는 방법

1. 주철의 핵심 요소와 성능에 미치는 영향

주철은 일반적으로 사용되는 엔지니어링 재료로 기계, 자동차, 건설 등의 산업에 널리 적용됩니다. 주철의 구성은 철, 탄소, 규소, 망간, 인, 황 및 다양한 합금 원소를 포함한 핵심 원소로 인해 성능을 직접적으로 결정합니다. 이러한 요소들은 서로 다른 비율로 상호 작용하여 주철에 다양한 물리적, 기계적 특성을 부여합니다. 이러한 요소를 선택하고 최적화함으로써 특정 응용 분야 요구 사항을 충족하도록 주철을 맞춤화하여 생산 공정과 비용 관리를 모두 개선할 수 있습니다.

1.1 탄소(C)

탄소는 주철의 가장 중요한 원소 중 하나이며 일반적으로 흑연이나 시멘타이트로 존재합니다. 탄소 함량은 재료의 경도, 강도, 가소성 및 주조성에 직접적인 영향을 미칩니다.

• 높은 탄소 함량: 경도와 내마모성은 증가하지만 인성은 감소하여 재료가 더 부서지기 쉽습니다. 내마모성 부품이나 높은 경도가 요구되는 용도에 적합합니다.
• 낮은 탄소 함량: 인성과 가소성을 향상시켜 구조 부품 및 자동차 부품과 같이 충격 및 인장 하중을 견뎌야 하는 부품에 이상적입니다.

1.2 실리콘(Si)

실리콘은 주철의 탈산제 역할을 하여 흑연 형성을 촉진하여 유동성과 주조성을 향상시킵니다.

• 적당한 실리콘 함량: 내산화성과 주조성을 향상시켜 복잡한 모양의 주조에 이상적입니다.
• 과도한 실리콘: 경도가 높아지고 인성이 저하될 수 있으며 높은 내충격성을 요구하는 용도에는 적합하지 않습니다.

1.3 망간(Mn)

망간은 황과 결합하여 황화망간을 형성하여 황의 부정적인 영향을 줄이는 데 도움이 됩니다. 또한 주철의 강도, 경도 및 내마모성을 향상시킵니다.

• 적당한 망간 함량: 강도, 경도, 내마모성을 높여 고강도와 내구성이 요구되는 부품에 이상적입니다.
• 과도한 망간: 취성이 증가하여 잠재적으로 열간 균열 및 생산 문제가 발생할 수 있습니다.

1.4 인(P)

인은 주철의 유동성을 향상시키지만 다량으로 존재할 경우 냉간 취성을 증가시키고 인성을 감소시킵니다.

• 적당한 인 함량: 유동성을 향상시켜 복잡한 형상의 주조에 적합합니다.
• 과도한 인 함량: 취성을 증가시켜 충격 저항에 부정적인 영향을 미칩니다.

1.5 황(S)

유황은 일반적으로 주철에 부정적인 영향을 미칩니다. 황 함량이 높으면 취성이 증가하고 기계적 특성이 손상되기 때문입니다.

• 낮은 황 함량: 취성을 줄이고 전반적인 기계적 성능을 향상시킵니다.
• 과도한 황 함량: 취성을 증가시키고 주철의 강도와 연성을 감소시킵니다.

1.6 합금 원소(니켈, 크롬, 몰리브덴 등)

주철에 합금 원소를 첨가하면 내마모성, 고온 성능, 내식성이 향상되어 특수 용도에 적합합니다.

• 니켈(Ni) : 인성과 내식성을 향상시키며, 높은 내구성과 내부식성을 요구하는 주물에 흔히 사용됩니다.
• 크롬(Cr): 내마모성과 내열성을 높여 고온이나 마모 환경에 적합합니다.
• 몰리브덴(Mo): 고온에서 강도와 크리프 저항성을 향상시켜 고압 및 고온 응용 분야에 이상적입니다.

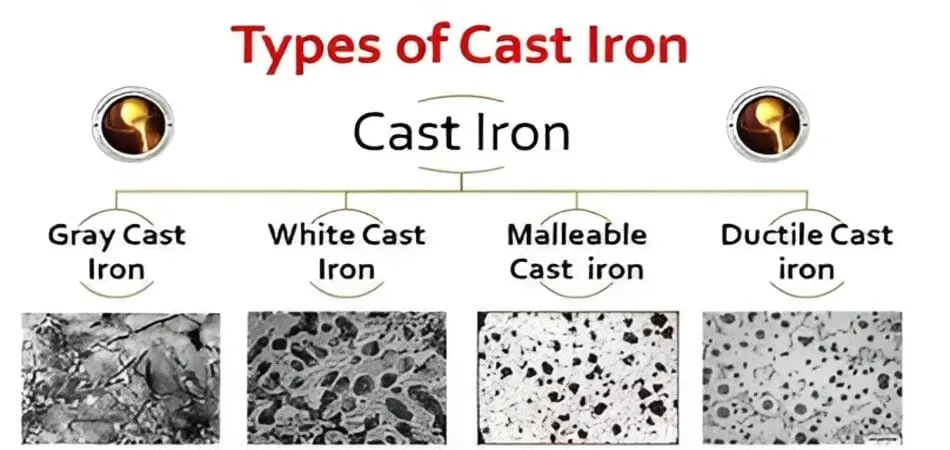

2. 다양한 용도에 맞게 주철 구성을 최적화하는 방법은 무엇입니까?

주철의 구성 최적화는 용도와 성능 요구 사항에 따라 달라집니다. 다양한 유형의 주철 구성을 설계함으로써 제조업체는 특정 기계적, 마모 및 내식성 요구 사항을 충족할 수 있습니다. 다음은 몇 가지 일반적인 유형의 주철과 그 구성 최적화 전략입니다.

2.1 회주철

회주철은 기계 부품, 공작 기계 베드, 엔진 블록 및 우수한 진동 감쇠 및 주조성이 요구되는 기타 부품에 일반적으로 사용됩니다. 회주철에서 탄소는 주로 흑연으로 존재하며 이는 우수한 유동성과 감쇠 특성을 제공합니다.

• 권장 구성: 탄소(2.5%-4%), 실리콘(1%-3%), 망간(0.5%-1.0%), 인(<0.1%), 황(<0.05%).
• 적용 특징: 우수한 진동 감쇠, 우수한 주조성, 상대적으로 낮은 인성을 지닌 복잡한 형상의 주조에 적합합니다.

2.2 연성이 있는 주철(구상성 주철)

구상흑연을 형성하기 위해 마그네슘이나 희토류 원소를 첨가하여 생산된 연성이 있는 주철은 강도, 인성 및 내마모성을 크게 향상시킵니다. 자동차 부품, 구조 부품 등 고강도와 인성이 요구되는 용도에 사용됩니다.

• 권장 구성: 탄소(3.0%-3.7%), 실리콘(2%-3%), 망간(0.8%-1.5%), 마그네슘(0.03%-0.05%).
• 적용 특징: 고강도 및 인성, 우수한 내마모성, 내하중 부품에 사용됩니다.

2.3 내마모성 주철

내마모성 주철은 광산 기계 및 제강 장비와 같이 마모가 심한 환경에 이상적입니다. 내마모성을 높이기 위해 크롬, 니켈 등의 원소가 첨가됩니다.

• 권장 구성: 탄소(2.5%-3.5%), 실리콘(1%-3%), 크롬(2%-6%), 망간(1%-2%), 니켈(2%-4%).
• 적용 특징: 높은 경도와 내마모성, 거친 환경에 적합합니다.

2.4 고온 주철

고온 주철은 보일러, 엔진, 가스 터빈과 같은 응용 분야에 사용되며, 고온 및 고압 조건에서 우수한 성능을 발휘해야 하며 크리프에 대한 저항성과 고온 강도가 우수해야 합니다.

• 권장 구성: 탄소(2.5%-3.5%), 실리콘(2%-3%), 몰리브덴(0.5%-1.0%), 크롬(1%-2%).
• 적용 특징: 고온 크리프에 대한 내성이 있어 고온 환경에서 사용되는 부품에 이상적입니다.

주철의 성능과 적용은 해당 요소의 구성에 따라 크게 달라집니다. 제조업체는 이러한 요소의 함량을 정확하게 제어함으로써 특정 강도, 인성, 내마모성 및 기타 성능 요구 사항을 충족하도록 주철을 맞춤화할 수 있습니다. 이는 주조품의 품질을 향상시킬 뿐만 아니라 생산 비용을 절감하고 제조 효율성을 최적화합니다.

회주철, ​​연성주철, 내마모성 주철, 고온 주철 등 원하는 성능을 달성하고 주물의 사용 수명을 연장하려면 조성을 최적화하는 것이 중요합니다.

이 기사가 주철 요소의 영향과 다양한 응용 분야에 맞게 구성을 최적화하는 방법을 더 잘 이해하는 데 도움이 되기를 바랍니다.
