파이프 후프 액세서리의 포괄적 인 분석 : 파이프 커플 링, 파이프 클램프, 파이프 행거 및 호스 클램프의 차이 및 응용
2025-06-10 10:35:26 히트 ：0
파이프 라인 엔지니어링 분야에서 "파이프 커플 링, 파이프 클램프, 파이프 행거 및 호스 클램프"와 같은 용어는 비슷한 이름으로 인해 종종 혼란스러워집니다.
연성 철 파이프 및 관련 액세서리 공급 업체 인 Tiegu는 생산 및 판매 경험을 결합하여 업계 사용자를위한 이러한 파이프 후프 액세서리에 대한 포괄적 인 분석을 제공합니다.
이 기사는 구조, 압력 등급 및 응용 시나리오 측면에서 이러한 4 가지 유형의 액세서리 간의 차이점을 분석하여 비교 테이블 및 선택 가이드 라인으로 보완되어 파이프 커플 링, 파이프 클램프, 파이프 행거 및 호스 클램프의 차이점과 응용을 이해하는 데 도움이됩니다.

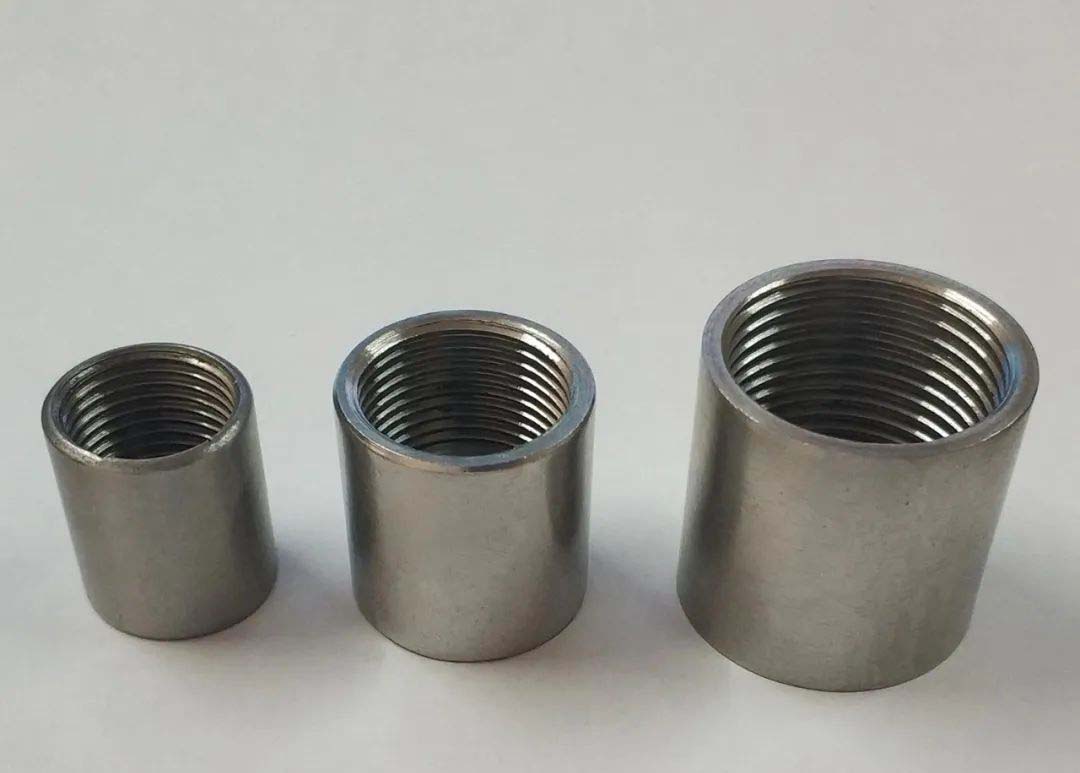

1. 파이프 커플 링 : 나사 파이프 익스텐더
정의:
좁게 정의 된 파이프 커플 링은 양쪽 끝에 내부 스레드가있는 관형 피팅이며, 두 파이프의 엔드 투 엔드 연결에 사용하여 길이 확장 또는 동일한 직경의 엉덩이 조인트를 달성합니다. 광범위하게 말하면, 파이프 커플 링은 종종 파이프 라인 연결 피팅의 일반적인 용어로 사용됩니다.
![Actual photo of internal threaded pipe coupling, with internal threads at both ends, used for end-to-end pipe connection to achieve extension or same-diameter butt joint. Material: [specific material such as galvanized steel/stainless steel], suitable for medium and high-pressure pipe connection scenarios.](https://www.tieguexport.com/uploadfile/ueditor/image/202506/1749524047c5f5f8.jpg "Actual photo of internal threaded pipe coupling, with internal threads at both ends, used for end-to-end pipe connection to achieve extension or same-diameter butt joint. Material: [specific material such as galvanized steel/stainless steel], suitable for medium and high-pressure pipe connection scenarios.")
작업 원칙 :
파이프 라인 연속성과 밀봉을 보장하기 위해 스레딩 또는 용접을 통해 두 개의 파이프를 끝까지 연결하십시오.
핵심 특성
목 | 특징 |
연결 방법 | 내부 스레드 나사 (아연 도금 강관 용) / 용접 (스테인레스 스틸 파이프 용) |
밀봉 성능 | 강력하고 중간에서 고압 (1-10MPA) 시나리오 (가스, 화재 보호)에 적합합니다. |
분해 난이도 | 렌치가 필요하고 실을 손상시킬 수 있습니다 |
재료 | 아연 도금 강, 스테인레스 스틸 |
응용 시나리오 | 파이프 확장, 배관 파이프 도킹, 가스 파이프 라인 밀봉 연결 |
메모:
일일 언어에서 "파이프 커플 링"은 때때로 파이프 라인 연결 또는 고정을위한 다양한 링 모양의 액세서리를 나타내는 일반적인 용어로 사용됩니다. 이 경우 파이프 클램프, 호스 클램프 및 파이프 행거는 모두 파이프를 고정하거나 연결하는 역할을하기 때문에 일반적으로 "파이프 커플 링"으로 분류됩니다. 그러나 엔지니어링 분야에서는 혼란을 피하기 위해 좁은 정의가 엄격하게 구별되어야합니다.
2. 파이프 클램프 : 홈이있는 파이프 라인을위한 빠른 커넥터
정의:
파이프 클램프는 볼트, 래치 또는 스틸 와이어와 같은 구조를 통해 클램핑 연결을 달성하는 고리 모양의 금속 고정 장치입니다. 파이프, 파이프 피팅 또는 밸브의 빠른 설치, 수리 또는 고정에 특히 널리 사용됩니다.

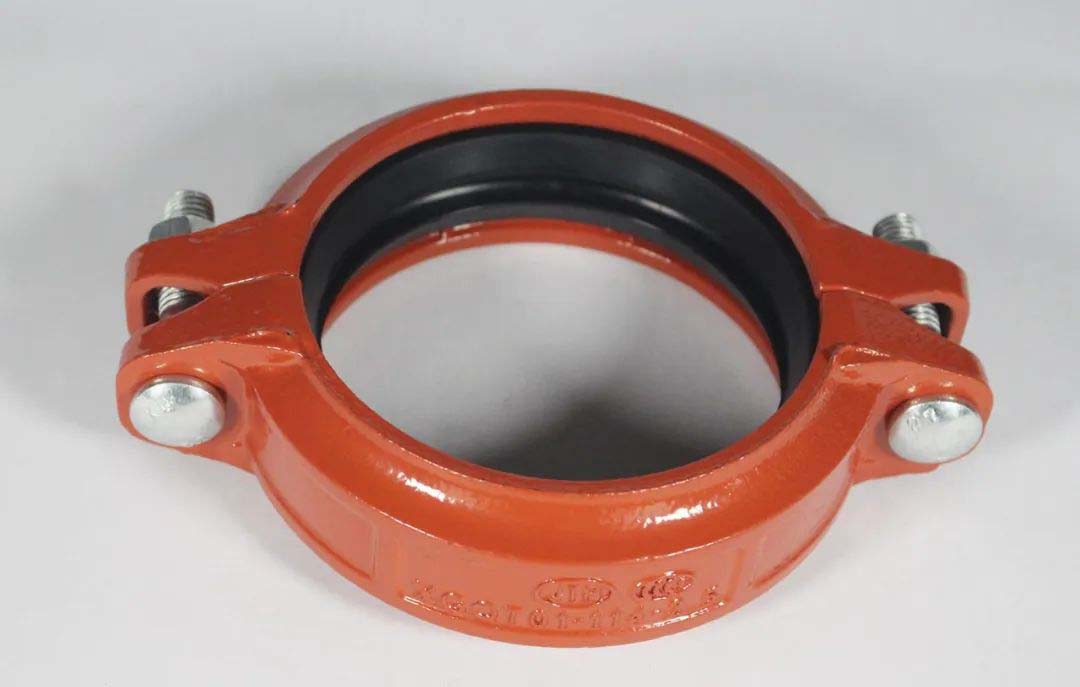

![Actual photo of [wire pipe clamp/cast iron pipe clamp], with a ring-shaped metal structure, equipped with bolts/steel wires for tightening, and an internal rubber sealing ring, used for the quick connection of grooved pipelines. Suitable for [low-pressure scenarios such as fire-fighting water, drainage systems, or indicate the applicable pipe diameter range].](https://www.tieguexport.com/uploadfile/ueditor/image/202506/1749524099c9dab4.jpg "Actual photo of [wire pipe clamp/cast iron pipe clamp], with a ring-shaped metal structure, equipped with bolts/steel wires for tightening, and an internal rubber sealing ring, used for the quick connection of grooved pipelines. Suitable for [low-pressure scenarios such as fire-fighting water, drainage systems, or indicate the applicable pipe diameter range].")
작업 원칙 :
파이프 클램프는 링 모양의 구조로 연결 부분을 감싸줍니다. 볼트 또는 래치가 조여지면 내부 고무 밀봉 와셔가 압축되어 파이프 라인 표면에 우연히 고정되어 있습니다.
핵심 특성
목 | 특징 |
구조 | 금속 쉘 + 고무 밀봉 링, 볼트/스틸 와이어로 조여 |
설치 효율성 | 스레드 연결보다 5 분 이내에 3 배 더 빠릅니다 (비상 건설에 적합) |
밀봉 성능 | 보통, 저압 (≤1mpa) 시나리오 (소방 물, 배수)에 적합합니다. |
분리 가능성 | 유지 보수 또는 임시 연결에 적합한 반복적으로 분리 가능 |
유형
다른 재료와 구조에 따라 파이프 클램프는 와이어 파이프 클램프와 주철 파이프 클램프의 두 가지 주요 범주로 나눌 수 있습니다.

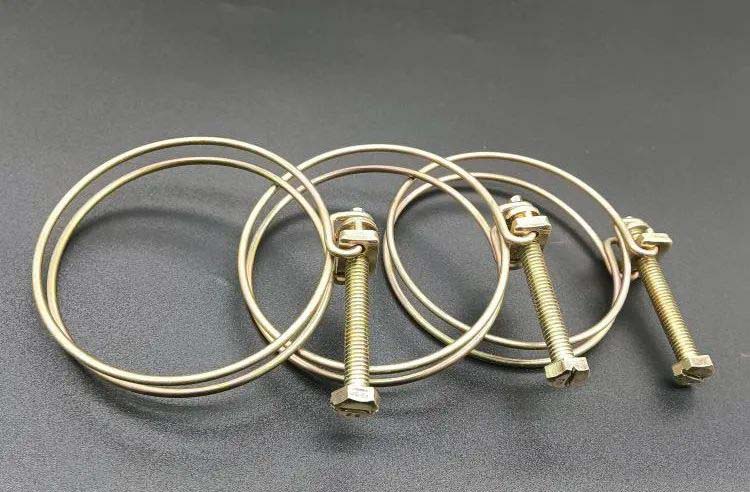

와이어 파이프 클램프: 직경이 φ10 -φ50mm의 탄성 강선으로 만들어졌으며, 간단한 구조와 쉬운 설치가 특징 인 호스와 같은 소규모 직경 파이프를 연결하는 데 적합합니다.

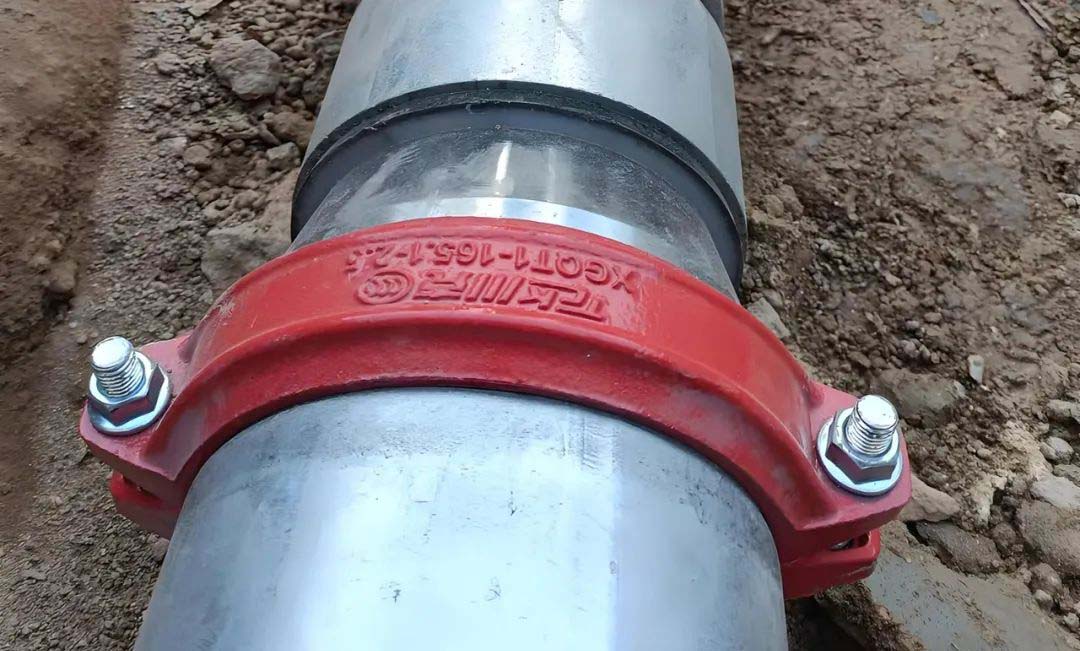

주철 파이프 클램프: 직경이 φ100-φ600mm의 연성 철로 만들어졌으며, 밀봉 및 압력 부유 용량이 우수한 중간 규모의 대형 파이프 (예 : 소방 파이프)의 그루브 커넥터로 사용됩니다.
에이pplication 시나리오
주로 홈이있는 파이프 피팅, 강성 파이프 수리 및 화재 방지, 물 공급 및 배수 및 산업 파이프 라인의 파이프 고정에 주로 사용됩니다.
3. 파이프 행거 : 파이프지지 및 고정 구성 요소
정의:
파이프 행거는 링 모양 또는 반 링 모양의 금속 구성 요소로, 주로 벽, 브래킷 또는 행거에 파이프를 고정시키는 데 사용되어지지, 안정화 및 위치와 같은 기능을 달성합니다. 파이프 라인 설치에서 중요한 보조 수정 구성 요소입니다.

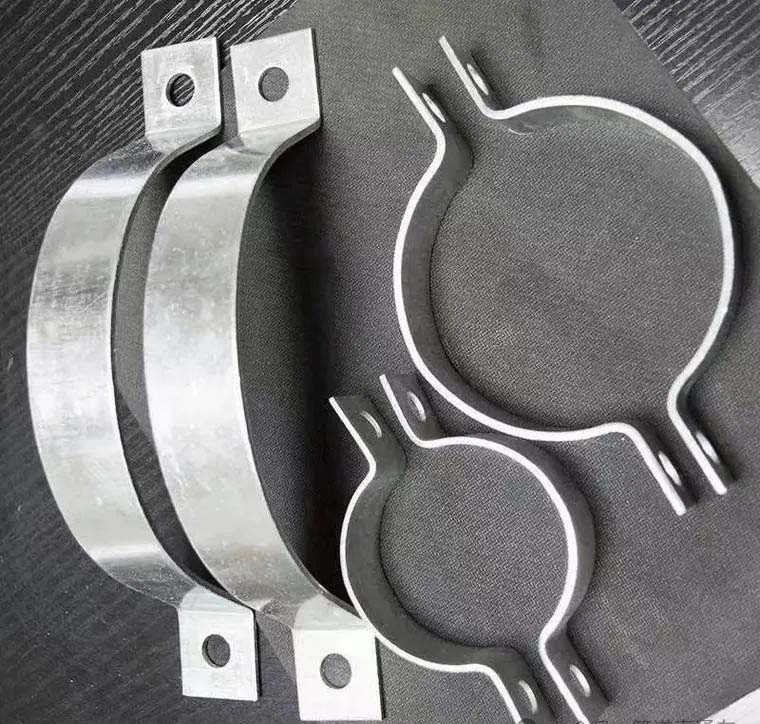

![Actual photo of [U-shaped pipe hanger/circular pipe hanger/Ω-shaped pipe hanger], in [corresponding shape], made of [materials such as hot-dip galvanized steel/stainless steel], used to fix pipes to walls, brackets, or hangers, playing the roles of support, stabilization, and positioning. Application scenarios can be indicated, such as fixing vertical pipes in high-rise buildings in construction engineering.](https://www.tieguexport.com/uploadfile/ueditor/image/202506/1749524173811d0c.jpg "Actual photo of [U-shaped pipe hanger/circular pipe hanger/Ω-shaped pipe hanger], in [corresponding shape], made of [materials such as hot-dip galvanized steel/stainless steel], used to fix pipes to walls, brackets, or hangers, playing the roles of support, stabilization, and positioning. Application scenarios can be indicated, such as fixing vertical pipes in high-rise buildings in construction engineering.")
작동 원리:
파이프 행거는 링 모양 또는 U 자형 구조로 파이프 주위를 감싸고 볼트 또는 나사로 미리 정해진 표면 (예 : 벽 또는 브래킷)에 고정되어 파이프의 안정성을 보장하기 위해 클램핑 력을 적용합니다.
핵심 특성
목 | 특징 |
기능 | 부하 지지대 (DN200+가있는 스틸 파이프), 지진 포지셔닝 (지진 구역의 파이프 라인 고정 용) |
구조 | U 자형 (단일 볼트), ω 모양 (조절 가능한 개구부), 원형 (2 피스 클래딩) |
설치 | 팽창 볼트 / 용접, 사전 드릴링이 필요합니다 |
재료 | Hot-Dip 아연 도금 강철 (안티 융자), 스테인레스 스틸 (높은 수중 환경 용) |
금지 된 시나리오 | 파이프 라인 밀봉 연결에서 파이프 커플 링/파이프 클램프를 대체합니다 |
일반적인 유형

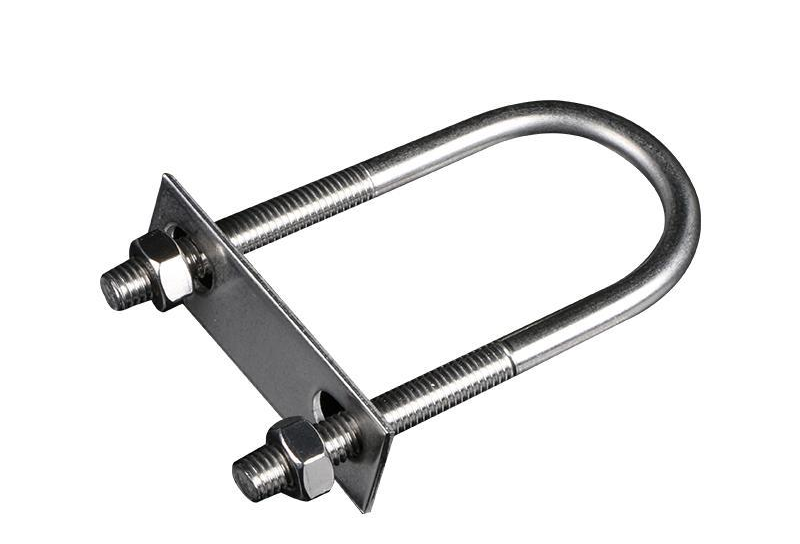

U 자형 파이프 행거: 둥근 파이프를 고정하는 데 일반적으로 사용되는 U- 볼트 모양.

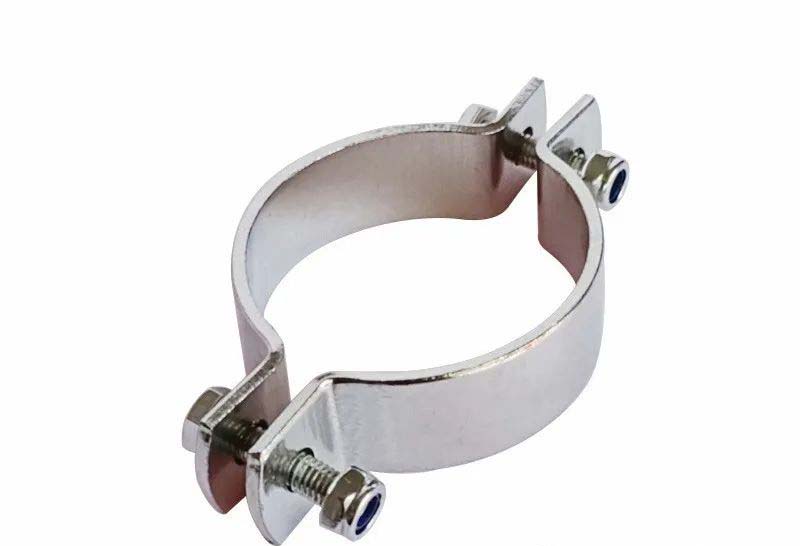

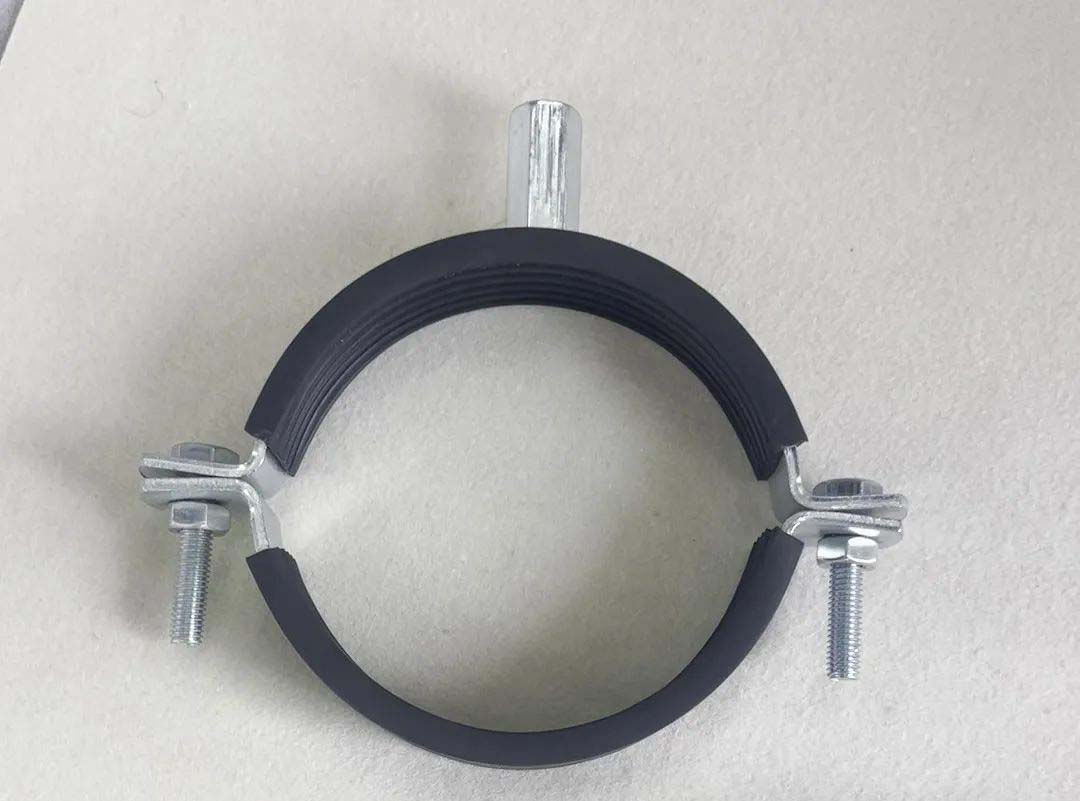

원형/고리 모양의 파이프 행거: 클래딩 형 링 클램핑이있는 대부분 2 피스 구조.
ω 모양/안장 모양의 파이프 행거: 간단한 고정에 적합한 오픈 디자인.
응용 시나리오
건설 공학: 고층 건물 (예 : DN150 배수 파이프)에서 수직 파이프 고정.
산업용 파이프라인: 스팀 파이프 라인의 열 팽창 제한 화학 파이프 라인 지원.
시립 공학: 묻힌 파이프 라인 용 지진 파이프 행거, 다리 용 파이프 행거.

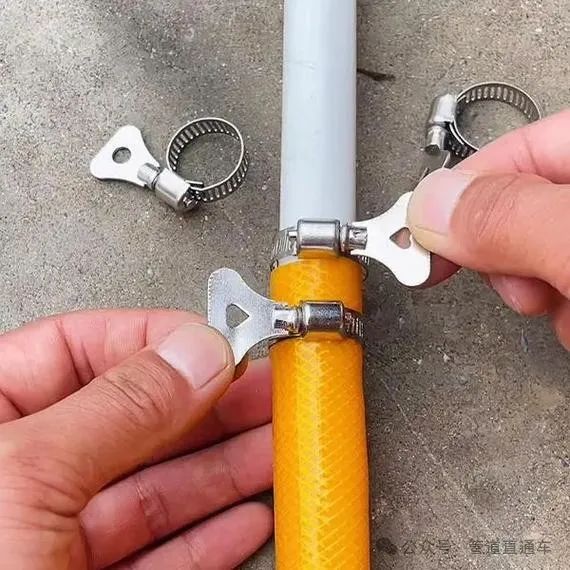

4. 호스 클램프 : 호스를위한 특수 고정 구성 요소
정의:
호스 클램프는 볼트 나 너트를 조여 호스와 강성 파이프 사이의 연결을 고정하는 조절 가능한 스트랩입니다.
작동 원리:
호스 클램프는 나사를 통해 고리 모양의 금속 밴드의 압박감을 조정하고 호스를 단단히 감싸고 균일 한 압력을 가하여 호스가 조인트와 밀접하게 맞도록하여 누출 또는 풀기를 방지합니다.
핵심 특성
목 | 특징 |
구조 | 좁은 밴드 디자인 (6-12mm 폭), 직경이 φ10-100mm 인 호스에 적합합니다. |
강화 방법 | 나사 유형 (수동 조정), 스프링 유형 (자동으로 열 팽창 및 수축을 보상합니다) |
밀봉 성능 | 균일 한 압력에 의존하는 저압 (≤0.5mpa) |
재료 | 스테인레스 스틸 (자동차 연료 라인 용), 아연 도금 강 (가정용 수도관 용) |
일반적인 유형
미국 스타일의 호스 클램프: 좁은 밴드, 소분자 파이프에 적합합니다.
독일 스타일의 호스 클램프: 고압 적용에 적합한 힘 분포조차도.
T 자형 호스 클램프: 대형 직경 파이프에 적합한 고압 베어링 용량.
스프링 형 호스 클램프: 열 팽창 및 수축에 적응할 수있는 탄성 장력을 사용하여 자동으로 조정합니다.
응용 시나리오
세탁기 입구 호스와 같은 가정용 물 호스 연결.
자동차 연료 및 물 시스템을위한 호스 연결.
산업용 호스 (예 : 공기, 물 및 석유 호스)의 빠른 고정.
5. 비교 테이블 : 한 눈에 네 가지 유형의 "후프"를 명확히
유형 | 핵심 기능 | 압력 등급 | 설치 도구 | 전형적인 파이프 직경 | 재료 | 대표 시나리오 |
파이프 커플 링 | 파이프 라인 밀봉 연결 | 중간 ~ 고압 (1-10mpa) | 렌치 | DN15 -DN100 | 아연 도금 강철/스테인레스 스틸 | 가스 파이프 라인, 화재 보호 라이저 |
파이프 클램프 | 홈이있는 파이프 라인에 대한 빠른 연결 | 저압 (≤1mpa) | 드라이버 | DN50 -DN600 | 주철/와이어 | 소방 호스, 배수관 |
파이프 행거 | 파이프 라인 지원/포지셔닝 | 비 압박감 | 드릴/렌치 | DN50 -DN2000 | 핫 다프 아연 도금 강철 | 브리지 파이프지지, 수직 파이프 고정 |
호스 클램프 | 강력한 파이프에 호스를 고정합니다 | 저압 (≤0.5mpa) | 드라이버 | φ10 -φ100mm | 스테인레스 스틸/아연 도금 강철 | 자동차 호스, 가정용 수도관 |
6. 실제 선택 제안
밀봉 우선 순위를 위해 파이프 커플 링을 선택하십시오: 중간에서 고압 시나리오 (가스, 산업용 유체)의 경우 나사산/용접 파이프 커플 링을 선택하십시오.
비상 수리를 위해 파이프 클램프를 사용하십시오: 홈이있는 파이프 라인 또는 임시 연결의 경우 주철/와이어 파이프 클램프를 선택하십시오.
로드 베어링 및 고정을 위해 파이프 행거를 선택하십시오: 대형 직경 파이프 (DN200+) 또는 지진 시나리오의 경우 U 자형/원형 파이프 행거를 사용하십시오.
호스 연결에 호스 클램프를 사용하십시오: 파이프 직경 및 압력 (예 : 자동차 응용 분야 용 스프링 유형 호스 클램프 등)에 따라 해당 유형을 선택하십시오.
이 기사의 분류는 엔지니어링 관행을 기반으로합니다. 특정 선택 조언을 위해서는 작업 조건에 따라 전문 기술자와 상담하는 것이 좋습니다. "파이프 커플 링, 파이프 클램프, 파이프 행거 및 호스 클램프"의 적용 사례에 대해 자세히 알아 보려면 의견을 남기고 논의하십시오!
이 기사는 독자들이 파이프 라인 클램프 피팅에 대한 관련 지식을 명확하게 이해하도록 돕기 위해 컨텐츠 공유를 경험하는 지식 대중화 및 경험입니다. 일부 이미지는 인터넷에서 공급됩니다. 침해가 있으면 저희에게 연락하시면 가능한 한 빨리 삭제하겠습니다. 지원해 주셔서 감사합니다.
