Les culasses, en tant que composants centraux des moteurs, ont leur qualité d'usinage impactant directement les performances et la fiabilité du moteur. Cet article plonge dans la technologie d'usinage de précision deculasse, couvrant le fraisage CNC, le flux de processus, les méthodes de personnalisation et les techniques de raffinage. Il analyse également les particularités de l'usinage des culasses de moteur dans l'industrie automobile et fournit des directives pratiques pour sélectionnerpièces automobilesfabricants de culasses personnalisées. De plus, il compare les avantages et les inconvénients de la casting par rapport aux culasses d'usinage CNC, mettant l'accent sur le coût et les avantages technologiques de Tiegu dans la production de castingFon de porc.
Bases de l'usinage des culasses
La fonction principale d'une culasse est de contrôler le flux d'air de l'apport et d'échappement, favorisant une combustion efficace et un bon fonctionnement du moteur. Une culasse avec précision est cruciale pour maintenir les performances du moteur, l'efficacité énergétique et les normes d'émission.

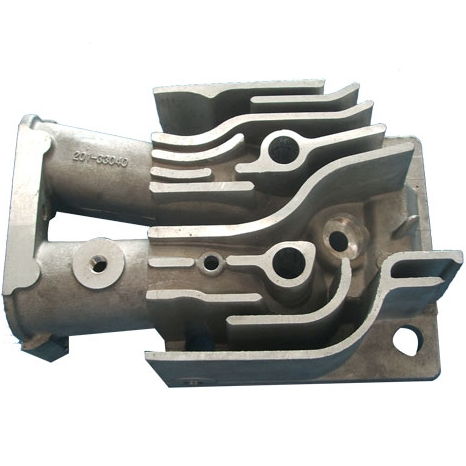

Composants clés d'une culasse
La culasse est l'une des principales parties d'un moteur, située en haut du bloc moteur. Sa surface inférieure est fixée au bloc de cylindre avec des boulons via un joint de culasse.
Il sert non seulement de composant critique pour sceller la partie supérieure du cylindre et formant la chambre de combustion avec le haut de piston et la paroi du cylindre, mais fonctionne également comme base d'assemblage pour le train de soupape, les tuyaux d'admission et d'échappement et les tuyaux de sortie d'eau de moteurs de soupape. De plus, la culasse abrite une veste d'eau de refroidissement, avec les trous d'eau de refroidissement de sa surface inférieure connectés aux trous d'eau de refroidissement du bloc-cylindre pour dissiper la chaleur du moteur par l'eau circulante.
Technologie d'usinage de culasse de précision
Misoning CNC des culasses
La technologie de fraisage CNC joue un rôle central dans l'usinage des culasses. Les machines CNC avancées permettent une usinage précis des dimensions et des formes en fonction des exigences de conception grâce à des processus tels que le fraisage, le forage, le broyage et le polissage. L'introduction de la programmation CNC améliore l'automatisation et la précision du processus d'usinage.
Par exemple, en utilisant différents systèmes de coordonnées d'utilisateur pour différentes orientations en fonction de l'origine de programmation en position de broche de cheville, la précision de chaque étape d'usinage est assurée. Chaque outil se voit attribuer un sous-programme, avec le même sous-programme pour les machines à double table, améliorant l'uniformité et assurant une production de culasse de haute qualité.
Processus d'usinage de la culasse
Le processus d'usinage de la culasse englobe plusieurs étapes critiques, de la préparation des matières premières à l'assemblage final et à l'inspection finale.
Le flux de processus typique comprend l'usinage rugueux, la semi-finition, la finition et l'inspection. Des étapes spécifiques peuvent impliquer:
Usinage rugueux: sélection de la surface du bas de la tête de la tête comme la donnée rugueuse et l'usinage de la surface supérieure, des trous d'élimination du sable et des plans de conduits d'air.
Maching de surface du boîtier: impliquant l'installation de composants comme le boîtier d'arbre à cames, le joint de culasse, le contrôleur et le boîtier pour la prévention de la poussière et du bruit.
Test de nettoyage et de fuite: éliminer les impuretés de la surface du cylindre et tester ses performances d'étanchéité.
Installation du plafond de roulement principal: assurer un fonctionnement en douceur du moteur.
Usinage sur alésage de l'arbre à cames: à l'aide d'un porte-outil court pour machine à des dimensions semi-finisses, suivie d'un long support d'outil pour la semi-finition et la finition de tous les alésages d'arbre à cames.
Méthodes et outils utilisés dans l'usinage personnalisé
La personnalisation des culasses nécessite une conception personnalisée en fonction des besoins des clients. Cela exige de fortes capacités de R&D et des équipements d'usinage avancés des fabricants. Les méthodes de personnalisation courantes incluent la programmation CNC et le prototypage rapide (impression 3D). Les instruments de mesure de haute précision comme les machines de mesure des coordonnées (CMMS) sont également essentiels pour garantir la dimension et la précision de la forme des culasses personnalisées.
Affiner les culasses
Le raffinage des culasses implique principalement le déburlateur et le nettoyage. Les terrifiants générés lors de l'usinage peuvent affecter la qualité et les performances des culasses, nécessitant des méthodes de déburrication appropriées comme le déburricule des brosses en nylon ou le déburricule à haute pression. De plus, les équipements et méthodes de nettoyage efficaces sont cruciaux pour garantir que la propreté des culasses répond aux normes.
Usinage de culasse de moteur dans l'industrie automobile
Avec le développement continu de l'industrie automobile, la technologie d'usinage des cultures de moteur progresse également.
L'usinage moderne de la culasse moteur utilise souvent des lignes de production flexibles centrées sur des centres d'usinage, complétés par quelques outils d'inspection spécialisés et des machines à usage spécial flexibles. Cette approche améliore non seulement l'efficacité de la production et la précision d'usinage, mais réduit également les coûts de production.
De plus, avec l'application de nouveaux matériaux et processus, tels que les matériaux en alliage en aluminium et la technologie de coupe à grande vitesse, la qualité d'usinage et les performances des culasses de moteur se sont encore améliorées.
Comment choisir le bon fabricant de pièces automobiles pour les culasses personnalisées
La sélection du bon fabricant de pièces automobiles pour les culasses personnalisées est crucial pour garantir la qualité et les performances des produits.
Lors du choix d'un fabricant, considérez les facteurs suivants:
Capacités techniques: si le fabricant possède un équipement d'usinage avancé et des processus pour répondre aux exigences de précision et de qualité des culasses personnalisées.
Capacité de production: l'échelle de production du fabricant, le délai de livraison et les capacités de service après-vente.
Certifications de qualité: si le fabricant a obtenu des certifications internationales de système de gestion de la qualité comme ISO / TS16949.
Avis des clients: se référant aux évaluations et commentaires des autres clients pour comprendre la réputation et la qualité du service du fabricant.
Avantages de TieGU (produisant du fer à porcs de matière première, avec des avantages et des avantages technologiques)
Tiegu, en tant que fabricant de fonds de porcs de matière première pour les culasses, offre un coût important et des avantages technologiques.
En produisant le fonte de la matière première en interne, Tiegu assure la qualité des matières premières et la stabilité de l'offre, réduisant ainsi les coûts de production. De plus, Tiegu possède avancétechnologie de couléeet les niveaux d'équipement, permettant la production de produits culminants de haute qualité. En outre, Tiegu met l'accent sur l'innovation technologique et l'investissement en R&D pour améliorer continuellement les performances et la compétitivité des produits.
Casting vs culasse d'usinage CNC
Les culasses de coulée et d'usinage CNC ont chacune leurs avantages et leurs inconvénients. Le choix de la méthode d'usinage doit être basé sur des exigences spécifiques des produits et des conditions de production.
Casser les culasses: adapté aux applications avec des exigences de précision moins strictes, offrant des avantages en matière de coût et d'efficacité de production. Cependant, les processus de coulée sont sujets à des défauts tels que la porosité et le rétrécissement, affectant la qualité du produit.
CNC Usining Cleads: Fournir une précision d'usinage élevée et une qualité de surface, en répondant aux exigences hautes et hautes fiabilité des moteurs automobiles. Cependant, l'usinage CNC entraîne des coûts plus élevés et des cycles de production plus longs.
Appel à l'action
👉 Remplissez le formulaire Demander un devis gratuit
Conclusion
La technologie d'usinage de culasse de précision est un lien vital dans la fabrication moderne des moteurs.
SonNon seulement le fabricant de coulée, mais possède également un avantage de la chaîne d'approvisionnement dans la production de fer à porcs, ce qui réduit considérablement les coûts de coulée. Tirant parti de ses forces technologiques, Tiegu fournit un support robuste pour les culasses de coulée.
À l'avenir, avec le développement continu de l'industrie automobile, la technologie d'usinage des cultures de précision continuera d'innover et de s'améliorer, apportant une plus grande contribution à l'amélioration des performances et de la fiabilité du moteur dans les automobiles.
